空心金屬密封圈的原理及金屬C型密封圈的認識
金屬密封圈是一種密封元件,具有能夠承受高壓,密封效果好等等特點,金屬c型密封圈是金屬密封圈中的一種類型,在壓縮時能夠與密封面緊密貼合。下面小編給大家分享一下空心金屬密封圈是什么原理,以及金屬c型密封圈是什么。

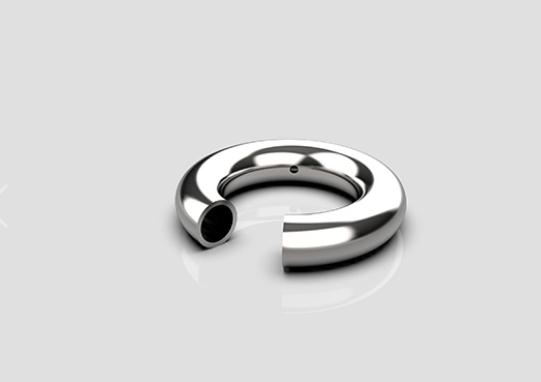

一、空心金屬密封圈的原理
1、普通密封圈,帶有孔或開口。
2、自賦能(或系統賦能)密封圈,使其內壓力與該密封圈所密封的系統壓力相同。充有42BAR左右的惰性氣體(通常為氮氣)普通密封圈。
3、充壓密封圈,但對密封圈施行軟質表面覆蓋,空心金屬O形圈的密封作用,是通過把圈壓縮到相當于20%到25%的斷面壓縮量的預定高度,造成的金屬的回彈性對外表粗糙度,或外表平行誤差提供了某些彌補。可以提高密封性。這種覆蓋層還可用來提供耐化學腐蝕性。但與此同時,采用不同的管壁厚可以進一步控制工作性能。
4、薄壁可用于要求法蘭載荷小的密封圈。這將把密封圈的額定壓力限制在420BAR左右,視斷面直徑和實際壁厚而定。此外某些金屬不適應于薄壁管圈。同理,密封較高壓力,可以用厚壁管做圈,代價是需求較大的法蘭載荷。這可適應遠高于420BAR壓力。
二、什么是金屬c型密封圈
1、型密封圈是一種新型復合密封元件, 也是一種金屬截面形結構的單向密封形式。它通過介質內壓的作用形成加強密封圈與剛體直之間的接觸壓力,件告訴您新型c型密封圈規格結構可解決流體密封系統中的耐高溫、高壓、耐蝕等密封問題,在使用過程中,系統壓力通過提供額外壓應力載荷加強密封圈。
2、金屬型密封圈規格結構的原理在于金屬C型結構的彈性變形,在壓縮過程中,使得型密封圈和密封面以線密封方式緊密結合。金屬主體的特性決定了密封件的壓縮載荷,這種控制的壓縮里配合相應的壓應力產生的墊片壓力。此墊片壓力直接與密封等級相關。
3、因此,我們需要這種壓應力使墊片填充法蘭。在使用期間,這種壓應力會從系統壓力補充。建議您軟一點的密封表面處理使得c型密封圈塑性更好,只需更小的壓應力就可以達到期望的密封等級。
